El papel crítico de las bombas sumergidas en los sistemas de tratamiento de agua
Bombas sumergidas Reproducir un papel fundamental en los sistemas modernos de tratamiento de agua, en industrias que se ocupan de procesos complejos y a menudo abrasivos como la desulfuración de gases de combustión industrial (FGD). Estos sistemas implican eliminar sustancias nocivas, como el dióxido de azufre (SO₂), de los gases de escape emitidos por centrales eléctricas, plantas químicas y otras instalaciones industriales. Uno de los métodos más efectivos para hacerlo es mediante el uso de lloses: mezclas de agua y sustancias como piedra caliza o bicarbonato de sodio. La bomba utilizada para mover estas lloses a través de sistemas de tratamiento debe diseñarse para resistir los desafíos presentados por partículas sólidas y entornos altamente corrosivos.
La bomba de desulfurización sumergida de la serie YTL, un reproductor clave en este ámbito, está diseñado para manejar exactamente estos desafíos. Al aprovechar la ingeniería avanzada e incorporar las últimas tecnologías, esta bomba ofrece una solución de alto rendimiento para una variedad de aplicaciones industriales, particularmente aquellas involucradas en el tratamiento de aguas residuales, la desulfuración de gases de combustión y otras necesidades de transporte de lodo. Para comprender mejor por qué las bombas sumergidas, particularmente la serie YTL, son parte integral de tales sistemas, es necesario explorar los requisitos únicos de los procesos de tratamiento de agua, la funcionalidad de las bombas sumergidas y las innovaciones tecnológicas que los hacen tan efectivos.
Los desafíos únicos en el tratamiento del agua y la desulfuración
Los sistemas de tratamiento de agua enfrentan una variedad de desafíos, especialmente cuando se trata de desechos industriales y gases de escape. Entre los desafíos más significativos se encuentra la abrasividad y la corrosividad de los materiales que se manejan. Las aguas residuales industriales y los gases de escape pueden contener varios contaminantes químicos, incluidos compuestos de azufre, metales pesados y contaminantes orgánicos. Estos compuestos a menudo se combinan con partículas sólidas, formando mezclas de lodo que deben transportarse y tratarse de manera efectiva.
La desulfuración de gases de combustión, por ejemplo, implica el uso de procesos de fregado donde una lechada de sustancias alcalinas, como piedra caliza o hidróxido de sodio, se introduce en una torre de depurador. La suspensión reacciona con dióxido de azufre (SO₂) en el gas de combustión para formar un subproducto sólido, a menudo sulfato de calcio (CASO₄), que debe eliminarse. La suspensión, que contiene no solo productos químicos sino también residuos sólidos, se bombea a través de varias etapas del proceso de tratamiento, y aquí es donde entran en juego bombas sumergidas como la serie YTL.
Las bombas sumergidas deben ser capaces de soportar los siguientes desafíos:
Manejo de sólidos abrasivos: las mezclas de lechada contienen partículas sólidas finas, lo que puede causar un desgaste significativo en las bombas tradicionales. Estas partículas pueden erosionar los componentes internos de la bomba, incluidos los impulsores, los rodamientos y los sellos.
Ambientes corrosivos: los procesos industriales a menudo implican el manejo de fluidos ácidos o alcalinos, lo que hace que la resistencia a la corrosión sea una característica esencial para cualquier bomba utilizada en estos sistemas.
Demandas de alta presión y de alto flujo: los sistemas de tratamiento de agua, particularmente en aplicaciones industriales a gran escala, a menudo requieren bombas que pueden manejar altas tasas de flujo y operar a presiones elevadas durante períodos prolongados.
Eficiencia energética: los procesos de tratamiento de agua pueden ser intensivos en energía, y el uso de bombas ineficientes puede aumentar significativamente los costos operativos. Por lo tanto, las bombas de eficiencia energética que pueden mantener un alto rendimiento mientras consumen menos energía son altamente valoradas.
Mantenimiento mínimo: dada la naturaleza continua y exigente del tratamiento de agua industrial, el sistema de bombas debe estar diseñado para minimizar el tiempo de inactividad. Las bombas sumergidas con diseños de mantenimiento o de bajo mantenimiento son cruciales para garantizar una operación confiable y rentable.
Bombas sumergidas: la solución tecnológica
Las bombas sumergidas, como la serie YTL, están diseñadas específicamente para superar los desafíos descritos anteriormente. Al comprender los requisitos únicos del tratamiento de agua y la desulfuración, los ingenieros han desarrollado bombas sumergidas con el equilibrio adecuado de durabilidad, rendimiento y rentabilidad.
Construcción robusta y duradera
Las bombas sumergidas como la serie YTL están construidas para soportar las duras condiciones presentes en los sistemas de tratamiento de agua. La construcción de la bomba incorpora materiales que son resistentes tanto a la abrasión como a la corrosión, asegurando que funcione bien incluso en los entornos más exigentes. Por ejemplo, la serie YTL está diseñada con cojinetes resistentes al desgaste y componentes resistentes a la corrosión para manejar las lloses agresivos y los fluidos ácidos/alcalinos a menudo encontrados en los procesos de desulfurización.
El impulsor de la bomba y el cuerpo de la bomba están diseñados para la máxima durabilidad. Estos componentes generalmente están hechos de aleaciones de alta resistencia, resistentes a la corrosión y al desgaste causados por partículas sólidas. Los materiales se seleccionan no solo por su resistencia sino también por su capacidad para resistir la corrosión de la composición química de las aguas residuales industriales y los gases de escape.
Transporte de suspensión eficiente
El diseño de las bombas sumergidas está específicamente adaptada para manejar los sodos, que a menudo son difíciles de bombear debido a su alta viscosidad y contenido sólido. Las bombas de la serie YTL están equipadas con impulsores especializados y volutas diseñadas de manera óptima que mejoran el movimiento de la suspensión a través de la bomba. Estas características reducen la probabilidad de obstrucción o cavitación, dos problemas comunes encontrados al bombear lloses.
El diseño de la bomba centrífuga en voladizo de la serie YTL garantiza un transporte de suspensión eficiente, incluso a profundidades de sumersión más bajas (menos de 1.5 metros). Las bombas sumergidas verticales de eje largo están diseñadas para proporcionar una mayor versatilidad al manejar aplicaciones más profundas, como en depuradores industriales a gran escala o torres de desulfurización.
Mantenimiento reducido con ingeniería avanzada
Una de las características destacadas de las bombas sumergidas, particularmente las de la serie YTL, es su diseño de bajo mantenimiento. Para los sistemas donde las bombas se sumergen y se exponen con frecuencia a condiciones duras, reducir el mantenimiento es crucial para garantizar la operación continua.
No hay rodamientos o sellos en la sección sumergida: la serie YTL, cuando se sumerge a profundidades de menos de 1.5 metros, funciona sin rodamientos o sellos en la parte sumergida de la bomba. Esto elimina los puntos de falla comunes, ya que los sellos a menudo son propensos a usar y necesitan un mantenimiento regular. Este diseño reduce significativamente la necesidad de mantenimiento y aumenta la confiabilidad de la bomba.
Rodamientos deslizantes resistentes al desgaste: para profundidades de sumersión más profundas (más de 1,5 metros), la bomba presenta cojinetes deslizantes resistentes al desgaste que están diseñados para resistir la exposición prolongada a lloses abrasivos sin degradación significativa. Estos rodamientos están lubricados y enjuagados por un sistema externo, asegurando un funcionamiento suave y extendiendo la vida útil de la bomba.
Eficiencia energética y rentabilidad
El consumo de energía es una consideración clave en las operaciones industriales, especialmente cuando las bombas se ejecutan continuamente como parte de los procesos de tratamiento de agua. Las bombas sumergidas como la serie YTL están diseñadas para la eficiencia energética, con diseños de impulsores optimizados y características hidrodinámicas que reducen el consumo de energía.
El uso eficiente de energía no solo reduce los costos operativos, sino que también contribuye a prácticas más sostenibles. Además, las características duraderas sin mantenimiento ayudan a evitar reparaciones costosas o tiempo de inactividad, proporcionando mayores ahorros de costos a largo plazo.
Versatilidad y adaptabilidad
Las bombas sumergidas de la serie YTL vienen en dos configuraciones principales, dependiendo de la longitud sumergida de la bomba:
Bomba centrífuga en voladizo (longitud sumergida <1.5 metros): ideal para aplicaciones de sumersión poco profundas, este diseño es simple pero altamente efectivo. A menudo se usa en sistemas más pequeños o en aquellos que requieren menos profundidad de sumersión.
Bomba sumergida vertical de eje largo (longitud sumergida> 1.5 metros): para aplicaciones más profundas, como grandes depuradores industriales o torres de desulfuración, esta configuración ofrece la flexibilidad para manejar profundidades de sumersión más altas mientras se mantiene un rendimiento óptimo.
Características clave de las bombas sumergidas
Las bombas sumergidas son bombas especializadas diseñadas para operar en condiciones sumergidas, ofreciendo soluciones para industrias que se ocupan de fluidos desafiantes, como sludries y entornos donde las bombas convencionales pueden no ser suficientes. Estas bombas se utilizan principalmente en aplicaciones donde el fluido que se bombea es altamente abrasivo, químicamente agresivo o contiene un contenido sólido significativo. En estos entornos, la confiabilidad de la bomba es crítica, ya que debe resistir la exposición constante a condiciones de funcionamiento duras sin mantenimiento o falla frecuente.
Las bombas sumergidas se usan más comúnmente en el tratamiento de aguas residuales, el procesamiento de productos químicos y las aplicaciones industriales como la desulfuración, lo que implica la eliminación de compuestos de azufre de gases de escape en centrales eléctricas y otras instalaciones industriales.
Diseño robusto para condiciones duras
Una de las características destacadas de las bombas sumergidas es su diseño robusto. La naturaleza de los fluidos que manejan —sdorres, aguas residuales o fluidos químicamente agresivos— requiere una bomba capaz de soportar condiciones ambientales duras. La bomba sumergida de la serie YTL está diseñada con un enfoque particular en la resistencia a la abrasión y la resistencia a la corrosión, dos atributos clave que son esenciales cuando se trata de lloses que contienen partículas sólidas y sustancias corrosivas.
Resistencia abrasiva
Los lodos, particularmente aquellos encontrados en los procesos de desulfuración industrial, a menudo contienen una mezcla de sólidos finos que pueden causar un desgaste severo en una bomba. Con el tiempo, estas partículas sólidas erosionan los componentes de la bomba como impulsores, rodamientos y materiales de revestimiento. La serie YTL está construida con materiales resistentes a la abrasión causada por estas partículas, incluidas las aleaciones de alta resistencia y los recubrimientos resistentes al desgaste. Esto ayuda a garantizar que la bomba funcione de manera eficiente durante largos períodos, incluso bajo el desgaste constante de los materiales abrasivos en movimiento.
Resistencia a la corrosión
La corrosión es otra preocupación significativa en las aplicaciones que involucran lloses con composiciones químicas agresivas, como ácido sulfúrico, productos químicos alcalinos u otros subproductos corrosivos de los procesos industriales. Los materiales utilizados en bombas sumergidas como la serie YTL se eligen específicamente para sus propiedades resistentes a la corrosión, lo que ayuda a proteger la bomba del daño causado por la exposición a estos productos químicos nocivos. Esto incluye el uso de acero inoxidable, metales recubiertos y otros materiales que proporcionan longevidad y confiabilidad incluso en entornos altamente ácidos o alcalinos.
Capacidad de manejo de sólidos altos
La capacidad de manejar lloses con alto contenido sólido es una de las características definitorias de las bombas sumergidas. A diferencia de los líquidos transparentes, las lloses pueden ser difíciles de manejar debido a su naturaleza viscosa y la presencia de sólidos, que pueden obstruir o dañar las bombas estándar. Las bombas sumergidas, como la serie YTL, están diseñadas con características que los ayudan a bombear lloses de manera efectiva, incluso aquellas con contenidos sólidos de hasta 35%.
Diseño de impulsor y voluta
El diseño del impulsor es crítico en las bombas sumergidas, ya que afecta directamente cómo la bomba maneja la suspensión. La serie YTL presenta impulsores de ingeniería óptima que están específicamente diseñados para minimizar el riesgo de obstruir y mejorar la capacidad de la bomba para manejar un alto contenido sólido. Estos impulsores están diseñados con una mayor distancia entre las cuchillas y la carcasa, lo que permite que la bomba mueva partículas sólidas más fácilmente sin el riesgo de bloqueos.
La voluta (la parte de la bomba que dirige el flujo de la lechada) también está diseñada para manejar los lendarios sin perder la eficiencia. El diseño de la voluta se optimiza para garantizar que la lechada fluya suavemente y uniformemente a través de la bomba, reduciendo las posibilidades de obstruir mientras mantiene una alta eficiencia.
Capacidad de autocontrol
Otra característica importante para las bombas que manejan lloses es la capacidad de auto-provisión. Las bombas sumergidas como la serie YTL están diseñadas para ser autocipulantes, lo que significa que pueden comenzar a bombear la suspensión sin la necesidad de asistencia externa. Esto es particularmente útil en aplicaciones donde la suspensión puede tener una alta viscosidad o un contenido sólido significativo, ya que permite una inicio más rápida y eficiente sin preocuparse por los bolsillos o bloqueos de aire.
Alta durabilidad y larga vida útil
Dado que las bombas sumergidas a menudo se usan en entornos industriales exigentes donde se espera que funcionen continuamente durante períodos prolongados, la durabilidad es una característica clave. La bomba sumergida de la serie YTL está diseñada para una larga vida útil, gracias a su sólida construcción y el uso de materiales que pueden resistir la exposición a largo plazo a las sustancias abrasivas y corrosivas que se encuentran típicamente en los procesos industriales.
Materiales resistentes al desgaste
Los materiales utilizados en la construcción de bombas sumergidas se seleccionan no solo para su resistencia a la corrosión sino también por sus propiedades resistentes al desgaste. Por ejemplo, el sistema de rodamiento de la serie YTL se construye utilizando materiales de cerámica o aleación de alta calidad, que son menos propensos al desgaste causado por la circulación constante de sólidos abrasivos en la suspensión. Esta durabilidad es crítica para reducir los requisitos de mantenimiento y prolongar la vida útil operativa de la bomba.
Tiempo de inactividad minimizado
Debido a que las bombas sumergidas como la serie YTL están construidas para ser más duraderas que las bombas tradicionales, experimentan desgloses menos frecuentes, lo que minimiza la necesidad de reparaciones y reduce el tiempo de inactividad del sistema. Esto es especialmente crucial en los sistemas industriales a gran escala donde cualquier tiempo de inactividad puede conducir a demoras operativas significativas y pérdidas financieras. La larga vida útil de las bombas sumergidas se traduce directamente en una mayor confiabilidad y eficiencia para las operaciones industriales.
Eficiencia energética
En grandes sistemas industriales, el consumo de energía es una preocupación significativa, y reducir los costos de energía es una prioridad para la mayoría de los operadores. La bomba sumergida de la serie YTL está diseñada con la eficiencia energética en mente, asegurando que pueda operar de manera efectiva al tiempo que minimiza el uso de energía. Esto se logra a través de varios factores:
Diseño optimizado del impulsor: el impulsor está diseñado para mover la suspensión con una entrada de energía mínima, utilizando un diseño que maximiza el movimiento de fluidos y reduce la resistencia.
Eficiencia hidrodinámica: la forma y el tamaño de los componentes de la bomba, incluida la voluta y la carcasa, se optimizan para garantizar que la energía no se desperdicie a medida que la suspensión se mueve a través del sistema. Esto conduce a un proceso de bombeo más eficiente, reduciendo el consumo de energía y los costos.
Las bombas sumergidas como la serie YTL funcionan de manera efectiva en aplicaciones de baja velocidad de flujo, lo que contribuye aún más a su eficiencia energética. Su capacidad para operar eficientemente a tasas de flujo variables ayuda a reducir la necesidad de sistemas más grandes y más intensivos en energía.
Requisitos de mantenimiento mínimos
Las bombas sumergidas están diseñadas para funcionar con un mantenimiento mínimo, que es una característica clave al considerar su uso en grandes sistemas industriales. Uno de los principales desafíos para las bombas tradicionales en aplicaciones de lodo es el desgaste causado por la interacción constante con sólidos abrasivos. Por esta razón, las bombas sumergidas como la serie YTL están diseñadas específicamente para reducir la necesidad de mantenimiento regular.
Rodamientos sellados y autolubricantes
La serie YTL presenta cojinetes auto-lubricantes diseñados para funcionar sin la necesidad de lubricación externa. Esto elimina la necesidad de reemplazos de cojinetes frecuentes o mantenimiento de lubricación, reduciendo significativamente la carga de trabajo de mantenimiento general.
No hay sellos externos en piezas sumergidas
La serie YTL, especialmente en su configuración de la bomba centrífuga en voladizo, no tiene sellos o rodamientos en la sección sumergida. Esto elimina un punto importante de falla en las bombas tradicionales, ya que los sellos son a menudo los primeros componentes que se desgasta cuando se exponen a materiales abrasivos o corrosivos. Al eliminar los sellos de la parte sumergida, la bomba de la serie YTL logra una operación sin mantenimiento en muchas configuraciones.
Corrosión y resistencia química
Como se mencionó anteriormente, las bombas sumergidas a menudo se usan en entornos donde entran en contacto con fluidos altamente corrosivos, como ácido sulfúrico, productos químicos alcalinos u otros subproductos industriales. La serie YTL está construida con materiales que son resistentes a la corrosión, como el acero inoxidable y los recubrimientos especiales, que protegen los componentes de la bomba del daño causado por estos productos químicos.
Además de la resistencia a la corrosión, la bomba de la serie YTL también ofrece resistencia química, asegurando que la bomba no se degrade cuando se expone a los productos químicos que se encuentran comúnmente en los procesos de desulfurización industrial. Esto hace que la serie YTL sea una solución perfecta para aplicaciones en centrales eléctricas, instalaciones químicas y otras industrias donde los fluidos corrosivos se manejan regularmente.
Versatilidad en la aplicación
La versatilidad de las bombas sumergidas es otra característica crítica, ya que se pueden usar en una amplia variedad de aplicaciones más allá de la desulfuración. Si bien la serie YTL está diseñada específicamente para aplicaciones de lodo, también se adapta a otros requisitos de bombeo exigentes, como:
Tratamiento de aguas residuales: las bombas sumergidas se utilizan para transportar aguas residuales que contienen desechos sólidos u otros contaminantes.
Procesamiento químico: en las industrias donde se manejan los productos químicos, las bombas sumergidas se usan para mover productos químicos agresivos sin el riesgo de daños a la bomba.
Minería y procesamiento de minerales: en la minería, las bombas sumergidas se utilizan para transportar lloses minerales que contienen una mezcla de sólidos y líquidos.
El diseño de la bomba sumergida de la serie YTL le permite adaptarse a estas variadas aplicaciones, asegurando una operación confiable en una amplia gama de industrias.
Estructura de la bomba para diferentes profundidades de inmersión
El diseño y la estructura de las bombas sumergidas dependen en gran medida de la profundidad de sumersión, un factor crítico que determina el tipo de configuración de la bomba utilizada. En las aplicaciones donde la bomba funciona bajo el agua o debajo de la superficie, la porción sumergida debe estar diseñada con atención a los desafíos asociados con la operación a largo plazo en condiciones sumergidas. Estos desafíos incluyen mantener la confiabilidad, prevenir el desgaste y minimizar los requisitos de mantenimiento en entornos industriales duros.
La bomba sumergida de la serie YTL está diseñada para abordar estos desafíos ofreciendo dos configuraciones distintas basadas en la profundidad de sumersión: la bomba centrífuga en voladizo (para profundidades de sumersión inferiores a 1.5 metros) y la bomba sumergida vertical de eje largo (para profundidades de sumersión superiores a 1.5 metros). Cada configuración se adapta para proporcionar la solución más efectiva para necesidades operativas específicas, asegurando que la bomba pueda funcionar de manera eficiente y confiable en escenarios de sumersión superficiales y profundos.
Bomba centrífuga en voladizo (longitud sumergida <1.5m)
Para las aplicaciones donde la longitud sumergida de la bomba es inferior a 1,5 metros, la configuración de la bomba centrífuga en voladizo es ideal. Este diseño es especialmente adecuado para situaciones en las que la bomba se coloca en condiciones relativamente poco profundas y no requiere un complejo sistema de cojinetes internos y sellado en la sección sumergida. La bomba de la serie YTL en esta configuración está optimizada para un rendimiento confiable en tareas de transporte de lodo de baja profundidad, donde el desafío principal radica en el movimiento eficiente de la suspensión sin comprometer el mantenimiento o la durabilidad.
Características de diseño
No hay rodamientos o sellos en la sección sumergida: una de las características más notables del diseño de la bomba centrífuga en voladizo es la falta de rodamientos o sellos en la porción sumergida de la bomba. Este diseño elimina la necesidad de sellos mecánicos tradicionales, que a menudo son vulnerables al desgaste y el daño cuando se exponen a materiales abrasivos o entornos corrosivos. Al eliminar los sellos de la sección sumergida, la bomba de la serie YTL minimiza el riesgo de fugas, reduciendo el mantenimiento y mejorando el rendimiento a largo plazo.
Estructura simplificada: la bomba centrífuga en voladizo está compuesta por un conjunto simplificado de componentes esenciales, que incluye el cuerpo de la bomba, el impulsor, la cubierta de la bomba, la tubería de soporte, el marco de la bomba y el eje. Esta estructura directa hace que la bomba sea más fácil de fabricar, operar y mantener. Con menos piezas sujetas al desgaste, la bomba funciona con menos fricción, lo que resulta en una mayor eficiencia y un consumo de energía reducido.
Operación sin mantenimiento: debido a que no hay rodamientos ni sellos sumergidos en la suspensión, la necesidad de mantenimiento regular se reduce drásticamente. Esto hace que la serie YTL en voladizo sea la bomba centrífuga bien adecuada para operaciones continuas a largo plazo en aplicaciones industriales. Con menos intervalos de mantenimiento, los operadores pueden confiar en esta configuración durante períodos prolongados sin el tiempo de inactividad habitual o los costos de reparación asociados con las bombas que requieren rodamientos regulares y mantenimiento de sellos.
Rendimiento confiable en aplicaciones poco profundas: este diseño está optimizado para aplicaciones poco profundas, por lo que es una elección perfecta para los sistemas de transporte de lodo donde la profundidad sumergida de la bomba es relativamente superficial (menos de 1,5 metros). Ya sea que la suspensión se use en procesos de desulfuración industrial, tratamiento de aguas residuales u otras aplicaciones similares, la bomba centrífuga en voladizo mueve eficientemente la suspensión y minimiza los posibles problemas asociados con una sumersión más profunda.
Aplicaciones y casos de uso
La configuración de la bomba centrífuga en voladizo es ideal para el transporte de suspensión de profundidad media a baja, donde la bomba no necesita ser sumergida de más de 1.5 metros. Las aplicaciones clave incluyen:
Sistemas de desulfuración en plantas industriales más pequeñas: las centrales eléctricas más pequeñas o medianas que necesitan procesar gas de combustión menos intensivo pueden beneficiarse de esta configuración.
Procesamiento químico: instalaciones que manejan mezclas de enloquecido menos agresivas o aquellas que requieren una inmersión eficiente y superficial de la bomba.
Sistemas de agricultura y riego: para manejar sistemas de riego basados en la lechada donde la profundidad de sumersión es mínima.

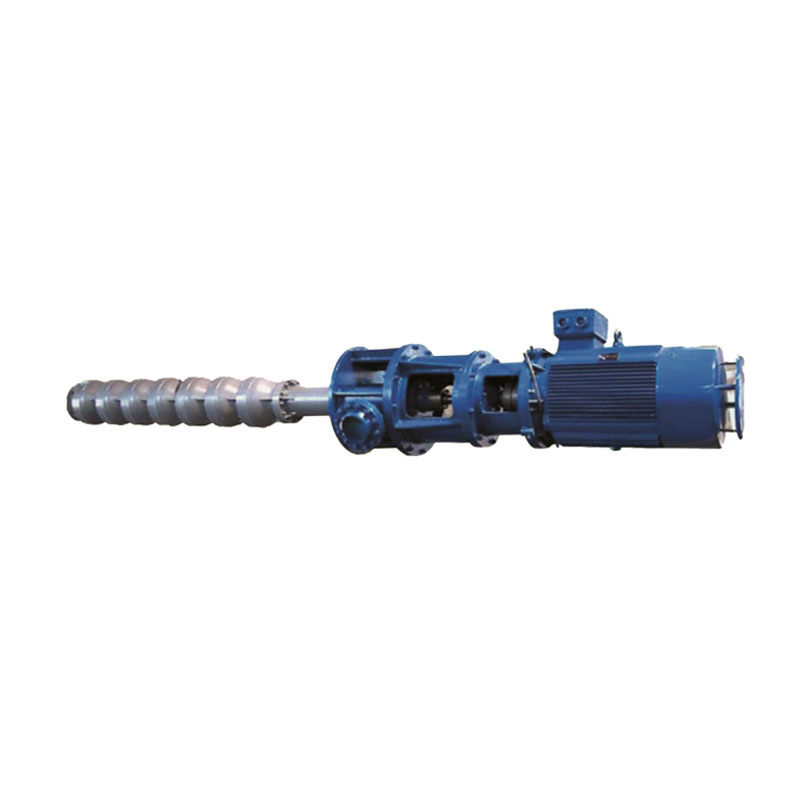

Bomba sumergida vertical de eje largo (longitud sumergida> 1.5m)
En las aplicaciones donde la bomba debe sumergirse más de 1,5 metros, la configuración vertical de la bomba sumergida de eje largo se hace necesario. Este diseño es más robusto y presenta ingeniería avanzada para manejar las complejidades adicionales de la inmersión más profunda. Con la presión y la profundidad adicionales, esta configuración requiere el uso de componentes especializados para garantizar una operación suave y continua.
Características de diseño
Rodamientos deslizantes resistentes al desgaste y resistentes a la corrosión: a medida que aumenta la profundidad sumergida, también lo hace la necesidad de materiales duraderos y duraderos. La bomba sumergida vertical de eje largo de la serie YTL incluye cojinetes deslizantes en la sección sumergida que son resistentes al desgaste y resistentes a la corrosión. Estos rodamientos están especialmente diseñados para resistir la fricción constante causada por partículas de lodo y las propiedades químicas de los fluidos que se bombean. Los rodamientos resistentes al desgaste aseguran que la bomba continúe funcionando de manera eficiente incluso en entornos agresivos de alta abrasión.
Dispositivo de lavado externo para la protección del rodamiento: para mejorar aún más la durabilidad y la longevidad de los rodamientos, la bomba sumergida vertical de eje largo requiere un dispositivo de lavado externo. Este sistema asegura que los rodamientos estén continuamente enjuagados con líquido limpio, evitando la acumulación de materiales abrasivos y reduciendo el riesgo de desgaste de cojinetes prematuros. El enjuague externo también ayuda a enfriar los cojinetes, lo cual es crítico cuando la bomba opera a mayores profundidades, donde el calor y la fricción adicionales podrían dañar los cojinetes.
Estructura de componentes integral: la bomba sumergida vertical de eje largo de la serie YTL consta de varios componentes clave, incluido el cuerpo de la bomba, el impulsor, la cubierta de la bomba, los rodamientos deslizantes resistentes al desgaste inferior y medio, la tubería de soporte, el marco de la bomba y el eje. Cada componente está cuidadosamente diseñado para resistir las tensiones más altas encontradas durante la inmersión más profunda. La estructura de la bomba asegura que funcione de manera eficiente y confiable, incluso en condiciones duras y exigentes.
Durabilidad y robustez para aplicaciones más profundas
A medida que la bomba está sumergida más profunda, las fuerzas que actúan sobre sus componentes aumentan. El diseño vertical de eje largo permite la integridad estructural necesaria para manejar estas presiones mientras mantiene el rendimiento. La bomba sumergida vertical de la serie YTL está construida para manejar el estrés adicional de la inmersión profunda, proporcionando los siguientes beneficios:
Mayor tolerancia a la presión: las bombas sumergidas más profundas a menudo se someten a una mayor presión y tensión, lo que puede conducir a una falla prematura si no se diseñan adecuadamente. La bomba vertical de la serie YTL está diseñada con materiales reforzados que le permiten resistir el aumento de la presión sin sacrificar el rendimiento.
Flujo de suspensión constante: el eje más largo y el diseño vertical aseguran que la bomba pueda mantener un flujo de suspensión constante, incluso a mayores profundidades. La bomba es capaz de manejar grandes volúmenes de lechada sin obstruir ni perder eficiencia.
Aplicaciones y casos de uso
La configuración vertical de la bomba sumergida de eje largo es ideal para aplicaciones más profundas que requieren mayores sumersiones y durabilidad. Los usos comunes incluyen:
Desulfurización industrial a gran escala: en centrales eléctricas con grandes sistemas de desulfuración, donde es necesaria una sumersión profunda para una circulación de suspensión efectiva.
Plantas de tratamiento de aguas residuales: instalaciones que se ocupan de grandes volúmenes de aguas residuales que requieren una inmersión profunda para una mezcla y transporte efectivos.
Operaciones mineras: en aplicaciones mineras donde se debe bombear la suspensión desde los sistemas de procesamiento mineral a gran escala o subterráneo.
| Característica | Bomba centrífuga en voladizo (longitud sumergida <1.5m) | Bomba sumergida vertical de eje largo (longitud sumergida> 1.5m) |
| Diseño | Simple, sin rodamientos ni sellos en la sección sumergida | Complejo, incluye rodamientos resistentes al desgaste y un sistema de descarga externa |
| Profundidad de inmersión | Sumersión poco profunda (<1.5 metros) | Sumersión más profunda (> 1.5 metros) |
| Mantenimiento | Desgaste mínimo sin mantenimiento debido a la falta de rodamientos y sellos sumergidos | Requiere un sistema de lavado externo para la protección y el mantenimiento del rodamiento |
| Durabilidad | Confiable en solicitudes superficiales, no adecuadas para sumersión profunda | Altamente duradero, diseñado para exigentes condiciones de sumersión profunda |
| Aplicaciones | Desulfurización pequeña a mediana, procesamiento químico, agricultura | Desulfurización industrial a gran escala, minería, grandes plantas de tratamiento de aguas residuales |
Aplicaciones en el tratamiento del agua
Sistemas de desulfuración de gases de combustión (FGD)
En los sistemas de desulfuración de gases de combustión (FGD), las bombas sumergidas como la serie YTL son críticas para eliminar los compuestos de azufre de los gases de escape de las centrales eléctricas industriales. El proceso generalmente implica bombear una suspensión de cal o una solución a base de yeso a través de grandes depuradores para neutralizar el dióxido de azufre (SO2) en la corriente de gas. Esta suspensión, que contiene partículas sólidas suspendidas en líquido, debe moverse de manera eficiente sin obstruir el sistema o causar daños a los componentes de la bomba.
Papel de las bombas sumergidas en FGD:
Transporte de suspensión: la función principal de las bombas sumergidas en los sistemas FGD es transportar la mezcla de suspensión desde los tanques de preparación a los depuradores y la espalda. Dado el contenido sólido de la lechada, estas bombas deben ser capaces de manejar partículas abrasivas sin comprometer la eficiencia. Las bombas sumergidas de la serie YTL están diseñadas con impulsores especializados resistentes a la abrasión y materiales resistentes a la corrosión, lo que les permite operar en el entorno duro y de alta abrasión que se encuentra típicamente en los procesos de desulfurización.
Resistencia a la corrosión: los sistemas FGD a menudo usan soluciones de hidróxido de calcio o cal que son altamente alcalinas. Las bombas sumergidas de la serie YTL están hechas de materiales resistentes a la corrosión como acero inoxidable y recubrimientos especiales, lo que garantiza un rendimiento a largo plazo incluso en entornos con altos niveles de pH.
Requisitos de bajo mantenimiento: el funcionamiento sin mantenimiento de la bomba sumergida es un beneficio crucial, particularmente en los sistemas FGD que requieren operación continua. Al eliminar la necesidad de sellos y rodamientos en la sección sumergida, estas bombas pueden funcionar durante períodos prolongados sin mantenimiento frecuente, reduciendo el tiempo de inactividad y los costos operativos.
Plantas de tratamiento de aguas residuales
En las plantas de tratamiento de aguas residuales (WWTPS), las bombas sumergidas son esenciales para mover líquidos y lloses que contienen una mezcla de desechos sólidos, materia orgánica y productos químicos a menudo peligrosos. Estas plantas tratan los residuos municipales, industriales y, a veces, agrícolas, todos los cuales presentan desafíos únicos en términos de manejo de sólidos y líquidos de manera eficiente y ambientalmente responsable.
Papel de las bombas sumergidas en las Seguntas Guerras Mundiales:
Manejo de lodo: durante el proceso de tratamiento, los sólidos en las aguas residuales se separan y se condensan en una suspensión gruesa conocida como lodo. Las bombas sumergidas se utilizan para transferir este lodo a varias etapas de tratamiento, incluida la digestión, el desagüe y la eliminación. El alto contenido sólido del lodo puede ser abrasivo y corrosivo, lo que requiere una bomba que pueda resistir tanto el desgaste como el daño de la exposición constante a estas duras condiciones. La bomba sumergida de la serie YTL está específicamente diseñada para manejar lloses de alto sólido sin obstruir, asegurando una operación suave y continua.
Resistencia química: el tratamiento con aguas residuales a menudo implica el uso de varios productos químicos como el cloro, el ácido sulfúrico o el ácido fosfórico para desinfectar, ajustar los niveles de pH o tratar contaminantes. Por lo tanto, las bombas sumergidas deben ser capaces de resistir la exposición a estos productos químicos agresivos. Las características resistentes a la corrosión de la serie YTL aseguran que los componentes de la bomba, incluidos los rodamientos y los impulsores, estén protegidos del daño químico.
Eficiencia energética: en las instalaciones de tratamiento de aguas residuales a gran escala, el consumo de energía es una preocupación significativa. Las bombas de la serie YTL están diseñadas para operar con un bajo consumo de energía, lo que las convierte en una opción rentable para tratar grandes volúmenes de aguas residuales. El diseño del impulsor de eficiencia energética ayuda a reducir los requisitos de energía, lo cual es crítico cuando se trata de operaciones de bombeo grandes y continuas en las plantas de tratamiento de aguas residuales.
Gestión de aguas pluviales
Las bombas sumergidas también se utilizan en los sistemas de gestión de aguas pluviales, donde ayudan a controlar y tratar el agua de escorrentía durante los eventos de lluvia pesada. El agua pluvial, que a menudo contiene escombros, contaminantes y materia orgánica, debe transportarse de manera eficiente a tanques de sedimentación o estanques de tratamiento para la filtración y el tratamiento.
Papel de las bombas sumergidas en la gestión de aguas pluviales:
Manejo de restos y sólidos: la escorrentía de aguas pluviales puede contener varios tipos de desechos, incluidas hojas, plástico y tierra. Las bombas sumergidas deben ser capaces de transportar agua mezclada con estos sólidos sin obstruir. Las bombas sumergidas de la serie YTL están diseñadas para manejar una amplia gama de sólidos, asegurando que el sistema de gestión de aguas pluviales pueda funcionar sin problemas incluso durante los eventos de flujo máximo.
Adaptabilidad: las bombas sumergidas utilizadas en los sistemas de aguas pluviales deben ser versátiles y capaces de manejar diferentes tasas de flujo dependiendo de la gravedad de la tormenta. Las bombas de la serie YTL son capaces de funcionar de manera efectiva en una amplia gama de condiciones de flujo, lo que las hace adecuadas para los sistemas de aguas pluviales que experimentan demandas variables.
Corrosión y resistencia química: la escorrentía de aguas pluviales a veces puede contener productos químicos de actividades industriales o agrícolas, como pesticidas, fertilizantes o aceites. Estos contaminantes pueden ser altamente corrosivos, por lo que las bombas en los sistemas de aguas pluviales deben ser resistentes a estos productos químicos. Las propiedades resistentes a la corrosión de las bombas sumergidas de la serie YTL las hacen ideales para esta aplicación, asegurando la durabilidad incluso cuando se exponen a una variedad de sustancias dañinas.
Sistemas de tratamiento de agua industrial
Los sistemas de tratamiento de agua industrial, que sirven a industrias como la minería, el petróleo y el gas, y el procesamiento de productos químicos, a menudo implican el manejo de líquidos altamente agresivos o lloses. Estos sistemas requieren bombas confiables que puedan manejar lloses abrasivos, fluidos de alta temperatura o productos químicos corrosivos, a menudo a presión extrema.
Papel de las bombas sumergidas en el tratamiento de agua industrial:
Minería y procesamiento de minerales: en la industria minera, las bombas sumergidas se utilizan para mover una lechada que contiene minerales valiosos mezclados con agua y otros materiales. Estas lloses pueden ser altamente abrasivas, por lo que las bombas sumergidas deben estar diseñadas para soportar un desgaste constante. Las bombas sumergidas de la serie YTL están construidas con materiales resistentes al desgaste y pueden operar de manera eficiente en entornos tan exigentes.
Petróleo y gas: la industria del petróleo y el gas utiliza bombas sumergidas en los sistemas que tratan el agua producida, el agua criada durante la extracción de petróleo o gas. Esta agua producida a menudo contiene altos niveles de sal, aceite y otros productos químicos, por lo que es un líquido desafiante para bombear. El diseño resistente a la corrosión de la serie YTL asegura que las bombas permanecerán operativas incluso cuando se exponen a las duras condiciones que se encuentran comúnmente en las instalaciones de tratamiento de petróleo y gas.
Procesamiento químico: en plantas de procesamiento químico, se requieren bombas sumergidas para manejar una amplia variedad de productos químicos, algunos de los cuales son corrosivos, tóxicos o reactivos. Las bombas sumergidas de la serie YTL, con su sólida construcción y capacidades resistentes a los químicos, son ideales para garantizar que estos fluidos desafiantes puedan transportarse de manera segura y eficiente.
Tratamiento de lodo y deshidratación
Tanto en el tratamiento de agua industrial como municipal, el proceso de deshidratación de lodo es esencial para reducir el volumen de desechos y prepararlo para la eliminación o el tratamiento adicional. Las bombas sumergidas a menudo se usan en sistemas de desagüe para transportar lodo grueso o lodo biológico a centrifugadoras, filtros o camas de secado.
Papel de las bombas sumergidas en la deshidratación de lodos:
Llama de contenido de alto sólido: el proceso de desagüe a menudo implica manejar la suspensión con una alta concentración de sólidos, que pueden obstruir rápidamente las bombas convencionales. Las bombas sumergidas, como la serie YTL, están diseñadas específicamente para transportar estas lloses de alto sólido sin obstruir, asegurando una operación suave y evitando el tiempo de inactividad costoso.
Durabilidad y bajo mantenimiento: dada la naturaleza continua de las operaciones de desagüe, las bombas en estos sistemas deben ser duraderas y requieren un mantenimiento mínimo. El diseño sin mantenimiento de la bomba sumergida de la serie YTL, junto con sus propiedades resistentes a la corrosión y resistentes al desgaste, lo convierte en una solución ideal para las duras condiciones de los sistemas de desagüe.
Transporte eficiente de lodo: la capacidad de transportar un lodos gruesos de manera eficiente es clave para optimizar las operaciones de desagüe. La capacidad de la bomba sumergida de la serie YTL para manejar la lechada con alto contenido sólido asegura que el lodo se transporte de manera eficiente, ayudando a reducir el tiempo de tratamiento y mejorar el rendimiento general de la planta.
Biogás y digestión anaeróbica
Los procesos de digestión anaeróbica se utilizan en las plantas de tratamiento de aguas residuales y ciertas aplicaciones industriales para descomponer los desechos orgánicos en biogás (principalmente metano) y digerir. Estos procesos requieren bombas especializadas que puedan manejar lloses orgánicos en condiciones anaeróbicas.
Papel de las bombas sumergidas en la digestión anaeróbica:
Transporte de suspensión: las bombas sumergidas en los sistemas de digestión anaeróbica se utilizan para transportar la suspensión de desechos orgánicos a los tanques de digestor, donde se produce el proceso de desglose microbiano. El alto contenido de sólidos de los desechos orgánicos y la naturaleza corrosiva del biogás requieren bombas como la serie YTL que están construidas para durar en tales entornos.
Resistencia a la corrosión: el biogás producido en la digestión anaeróbica puede ser altamente corrosiva, lo que requiere bombas resistentes a la corrosión para garantizar la confiabilidad a largo plazo. Las bombas sumergidas de la serie YTL están equipadas con materiales que pueden soportar las propiedades corrosivas del biogás, asegurando que el sistema funcione de manera eficiente con el tiempo.
Ventajas de las bombas sumergidas
Resistencia a la durabilidad y corrosión
Una de las ventajas más significativas de las bombas sumergidas es su capacidad para resistir las duras condiciones de funcionamiento, lo que las hace invaluables en industrias como la desulfuración de gases de combustión, el tratamiento de aguas residuales y la minería. La exposición continua a sólidos abrasivos, líquidos químicamente agresivos y temperaturas extremas exige bombas hechas de materiales altamente duraderos.
Materiales de alta calidad para la longevidad
Las bombas sumergidas en la serie YTL se diseñan utilizando materiales de alta calidad, incluidas aleaciones resistentes al desgaste y recubrimientos resistentes a la corrosión, asegurando que funcionen de manera efectiva incluso en los entornos más exigentes. Estas bombas a menudo están expuestas a lloses abrasivos, que pueden erosionar los componentes tradicionales de la bomba rápidamente. Con los materiales diseñados para la resistencia a la abrasión, las bombas de la serie YTL cuentan con impulsores, rodamientos y componentes del eje que están construidos para resistir el desgaste constante sin una degradación significativa con el tiempo.
Resistencia a la corrosión para ambientes duros
Además de la abrasión, las bombas sumergidas a menudo se someten a sustancias corrosivas, como lloses ácidos en los sistemas de desulfuración, agua salina en la extracción de petróleo y gas, y desechos químicos en el tratamiento industrial de aguas residuales. Las propiedades resistentes a la corrosión de las bombas de la serie YTL, que están diseñadas con materiales como acero inoxidable y recubrimientos especiales, aseguran que los componentes puedan resistir la exposición química. Ya sea que manejen fluidos altamente alcalinos o productos químicos agresivos, la bomba permanece operativa y no sufre una corrosión prematura que pueda dar como resultado una falla de la bomba o reparaciones costosas.
Operación continua en condiciones extremas
Las bombas sumergidas a menudo se requieren que funcionen en condiciones sumergidas, donde los componentes están constantemente expuestos a la suspensión o fluido que bombean. A diferencia de las bombas convencionales que pueden sufrir desgaste cuando se exponen a sólidos abrasivos o sustancias corrosivas, las bombas sumergidas como la serie YTL están diseñadas para una operación continua y confiable en tales condiciones. El diseño y los materiales aseguran que estas bombas puedan manejar las presiones y tensiones del uso de servicio pesado a largo plazo sin sacrificar el rendimiento.
Operación sin mantenimiento
Una de las ventajas más destacadas de las bombas sumergidas, particularmente las bombas centrífugas en voladizo dentro de la serie YTL, es su diseño sin mantenimiento, una característica que las distingue de los sistemas de bombeo tradicionales. Las bombas sumergidas que funcionan en solicitudes poco profundas (con una longitud sumergida de menos de 1.5 metros) se pueden diseñar sin la necesidad de rodamientos o sellos internos en la porción sumergida de la bomba.
Eliminación de rodamientos y sellos
La falta de rodamientos o sellos en la parte sumergida de la bomba elimina una de las causas más comunes de falla en las bombas convencionales. Los cojinetes y los sellos, que son críticos para mantener el rendimiento de la bomba, a menudo se exponen a la fuerte suspensión, causando desgaste con el tiempo. Las bombas sumergidas en solicitudes poco profundas, como la serie YTL, omiten estos componentes en la porción sumergida, reduciendo significativamente la necesidad de mantenimiento. Este diseño mejora la confiabilidad y minimiza la posibilidad de falla, especialmente en operaciones de alto volumen y de servicio continuo donde el mantenimiento sería frecuente y costoso.
Tiempo de inactividad reducido
La naturaleza libre de mantenimiento de la bomba sumergida reduce el tiempo de inactividad, un factor crítico en las industrias que dependen de las operaciones continuas y las 24 horas. El tiempo de inactividad frecuente para el mantenimiento, como reemplazo de rodamientos, sellos u otros componentes desgastados, puede conducir a pérdidas de producción significativas y aumentar los costos operativos. Al eliminar la necesidad de estos componentes en la sección sumergida, las bombas sumergidas ofrecen un mayor tiempo de actividad, mejorando la eficiencia del sistema en su conjunto. Esto da como resultado ahorros de costos con el tiempo debido a menos interrupciones de servicio y menores gastos de mantenimiento.
Confiabilidad en la operación continua
En aplicaciones industriales donde se espera que las bombas funcionen las 24 horas, los 7 días de la semana, como las que se encuentran en las plantas de tratamiento de agua y los sistemas de desulfuración de gases de combustión, un diseño sin mantenimiento es invaluable. Al minimizar la necesidad de una atención constante, las bombas sumergidas permiten a los operadores centrarse en aspectos más importantes del sistema, aumentar la eficiencia operativa y reducir el costo total de propiedad.
Manejo eficiente de la suspensión
Una de las ventajas centrales de las bombas sumergidas es su capacidad para manejar lloses de contenido de alto sólido, una característica crítica para las industrias involucradas en el procesamiento de minerales, el tratamiento de aguas residuales y los procesos de desulfuración. El manejo de los lendarios, que a menudo contienen una mezcla de partículas sólidas, productos químicos y materiales abrasivos, presenta desafíos significativos para las bombas convencionales. Las bombas sumergidas están diseñadas específicamente para tratar este tipo de fluidos de manera efectiva.
Diseño para contenido alto sólido
Las bombas sumergidas como la serie YTL están construidas con impulsores de servicio pesado, ejes reforzados y materiales resistentes a la abrasión que les permiten manejar lloses con alto contenido sólido sin perder eficiencia o obstrucción. Esto los hace ideales para aplicaciones donde la lechada puede contener hasta un 35% de sólidos, como se ve en los sistemas de desulfuración industrial, donde la lechada de yeso y la suspensión de lima deben bombear continuamente a través de grandes depuradores y sistemas de filtración.
Prevenir la obstrucción y el desgaste
El diseño del impulsor de las bombas sumergidas asegura que la suspensión se mueva efectivamente sin causar obstrucción o desgaste excesivo a los componentes internos. Las capacidades de manejo de la lechada de la serie YTL aseguran que la bomba pueda mantener una velocidad de flujo constante y una presión consistente, incluso en sistemas donde la lechada es especialmente gruesa o abrasiva. Esta capacidad de manejo de suspensión mejorada es crítica para minimizar las interrupciones en los procesos industriales y mantener un rendimiento constante con el tiempo.
Manejo de materiales abrasivos
Las bombas sumergidas también deben lidiar con materiales abrasivos dentro de la suspensión. Ya se trate de partículas sólidas, minerales o sustancias cristalinas, estos materiales pueden desgastar rápidamente las bombas tradicionales, lo que conduce a la pérdida de eficiencia y una falla prematura. Los materiales resistentes al desgaste utilizados en bombas sumergidas, como aleaciones duras o recubrimientos de cerámica, están diseñados para resistir las fuerzas abrasivas ejercidas por la lechada, lo que permite a la bomba mantener su eficiencia durante períodos más largos.
Versatilidad en la configuración
Las bombas sumergidas ofrecen una versatilidad excepcional debido a su capacidad de configurarse en diferentes diseños en función de los requisitos operativos de un sistema determinado. Las bombas sumergidas de la serie YTL están disponibles en dos configuraciones distintas: la bomba centrífuga en voladizo para aplicaciones poco profundas y la bomba sumergida vertical de eje largo para profundidades de sumersión más profundas. Esta flexibilidad permite que las bombas sumergidas se adapten para diferentes tipos de sistemas de tratamiento de agua, asegurando que la solución correcta siempre esté disponible para necesidades específicas.
Bomba centrífuga en voladizo (longitud sumergida <1.5 metros)
La configuración de la bomba centrífuga en voladizo es ideal para aplicaciones de sumersión poco profunda, donde la bomba se usa en sistemas relativamente poco profundos (menos de 1.5 metros sumergidos). Este diseño ofrece varios beneficios, que incluyen:
No hay rodamientos o sellos en la porción sumergida, reduciendo el mantenimiento y el aumento de la confiabilidad.
Diseño simple y compacto para una fácil integración en sistemas más pequeños.
Ideal para transporte de suspensión de bajo a mediano contenido de sólido, lo que lo hace bien adecuado para aplicaciones como el procesamiento químico y la desulfuración a pequeña escala.
Bomba sumergida vertical de eje largo (longitud sumergida> 1.5 metros)
Para aplicaciones más profundas, donde la bomba se sumerge más de 1,5 metros, se usa la bomba sumergida vertical de eje largo. Esta configuración ofrece:
Durabilidad mejorada y vida útil más larga debido a su eje reforzado y componentes resistentes al desgaste.
Sistemas de enjuague externos para la protección del rodamiento y el desgaste reducido en entornos de sumersión profunda.
Adaptabilidad para aplicaciones industriales a gran escala, como desulfuración a gran escala o transporte de suspensión minera, donde se requieren altos caudales y sumersiones más profundas.
